EXT35-90 高溫擠出生產線
適用于 FEP、FPA、ETFE
?

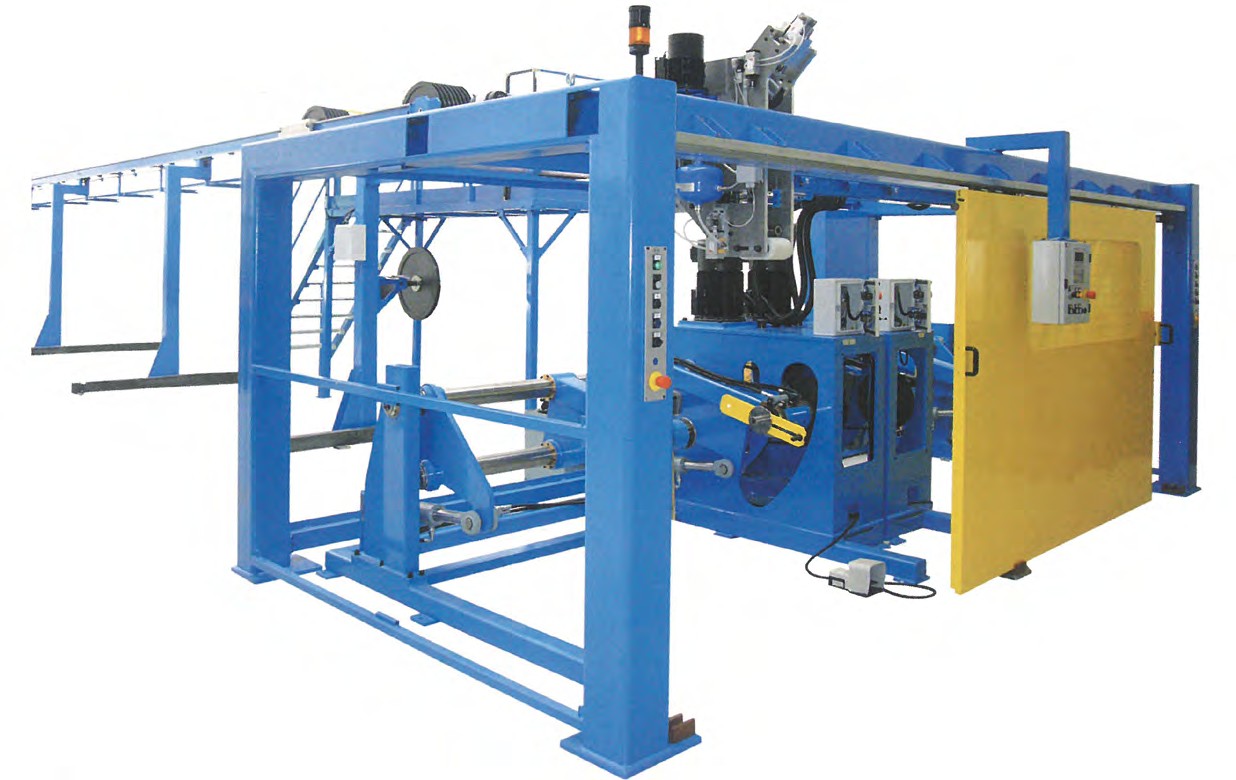

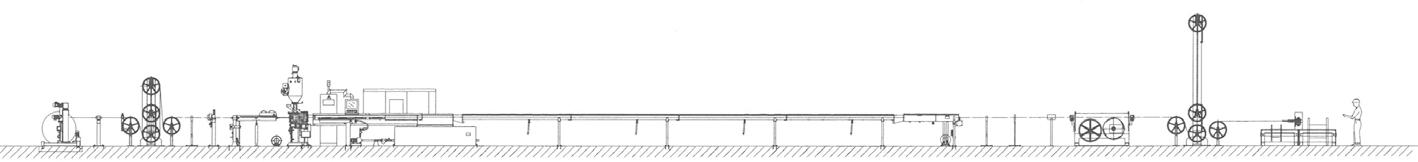

放線架 | 預熱裝置 | 擠出機 | 冷卻水槽 | 干燥單元 | 牽引單元 | 儲線器 | 收線機 | 生產線控制系統 |
BP-630 | PH W | EXT 35-26 | VR 7 | WD 12 | CA-600 | AC-400 H | BT-630SS | 西門子工控機 |
BP-800 | EXT 45-26 | VR 30 | WD 30 | CA-800 | AC-600 H | BT-830SS | ST-1200 | |
BP-1250 | EXT 65-26 | AC-800 H | BT-1000SS | |||||
PPO-1250BM | EXT 80-26 | BT-1250SS | ||||||
PPO-1600BM | EXT 90-26 | BT-1600SS |
工藝過程
高溫汽車導線、航空導線、水下電機導線需要絕緣電纜耐超過 200℃ ( 大約400F) 的高溫。

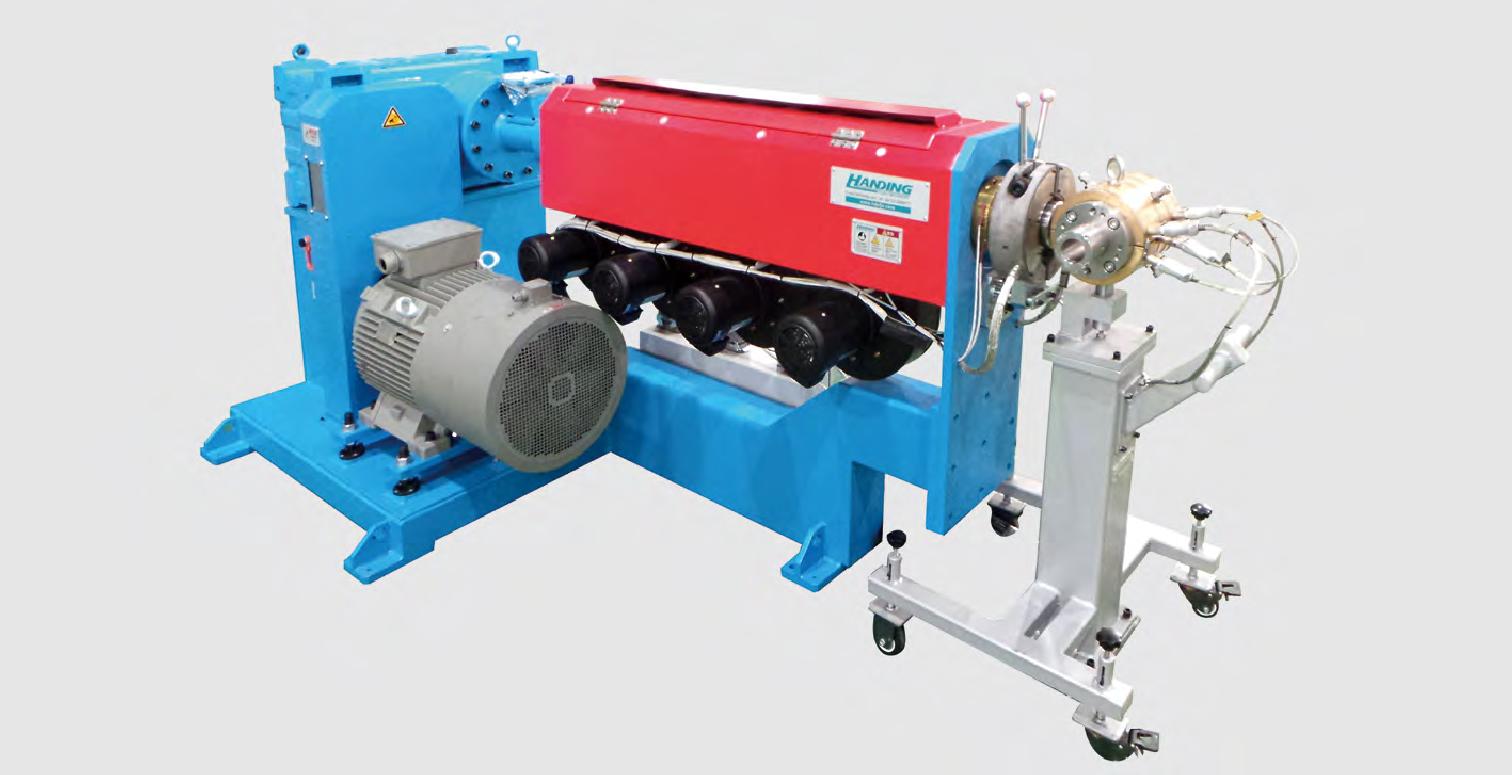

漢鼎擠出機適合擠出這些材料，提高產能，保證成品的質量。
為保證電纜的性能，整條生產線的溫度控制非常重要，系統精確控制生產線不同區減的溫度，保證絕緣材料在導體上的附著力。
用 途 : 適用于 FEP（聚全氟乙丙烯、又稱 F46）、FPA（氧化烷氧基乙烯樹脂）及 ETFE（又稱F40）等氟塑料生產。
螺桿機筒:均采用新3號鋼GH113（同美國GDA材質）耐腐蝕耐高溫。

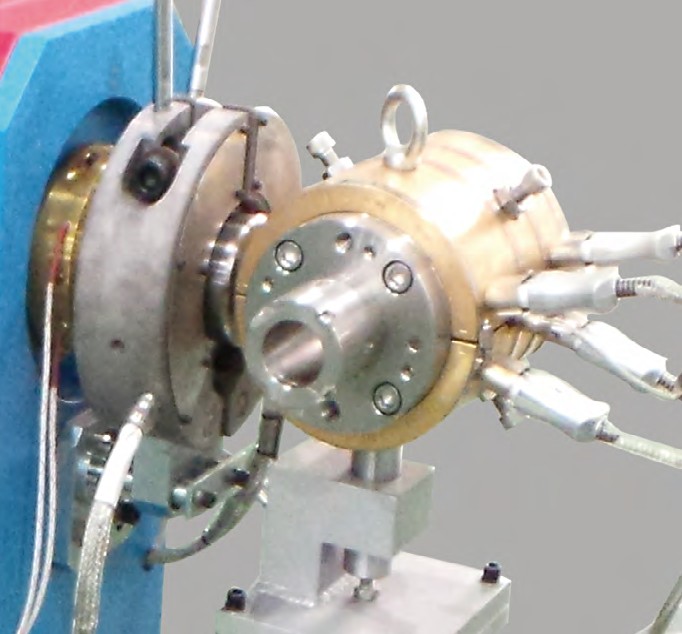

機頭:采用新3號金鋼GH113材質的專用免調機頭或可調機頭。
加熱系統:采用耐高溫的銅合金加熱器。
品質控制: 配備外徑檢測反饋裝置，全程控制產品的外徑，同心度等工藝參數。
電控:進口變頻器+PLC觸摸屏控制。
生產線型號 :
EXT A1: 適合電纜直徑上限 6mm
EXT B1: 適合電纜直徑上限 18mm
主要特點
? 成品質量高
? 同心度超過 95％
? 絕緣層完整性好
? 電統表面均勻、光滑
? 生產線啟動快
? 生產過程產生的廢料少
? 換盤時，不停機
? 控制系統精確控制生產線所有技術參數
導體 | 導體截面積 | 擠出外徑上限 | 絕緣材料 | 生產速度上限 |
鍍錫線鍍銀線鍍鎳線 | 30 AWG(0.05mm2) 至 40 WG(107mm2) | 18mm | TPE,PEEK,FEP, ETFE,X-ETFE, PFA,MFA | 150米/分 |
